Isolierstöße





Isolierstöße sind elektrisch isolierende Schienenverbindungen, die im Signalwesen der Eisenbahnen Verwendung finden. Durch die lückenlose Verschweißung der Gleise wird es notwendig, hochwertige verklebte und hochfest verschraubte Isolierstöße einzubauen.



Folgende Ausführungen können geliefert werden:

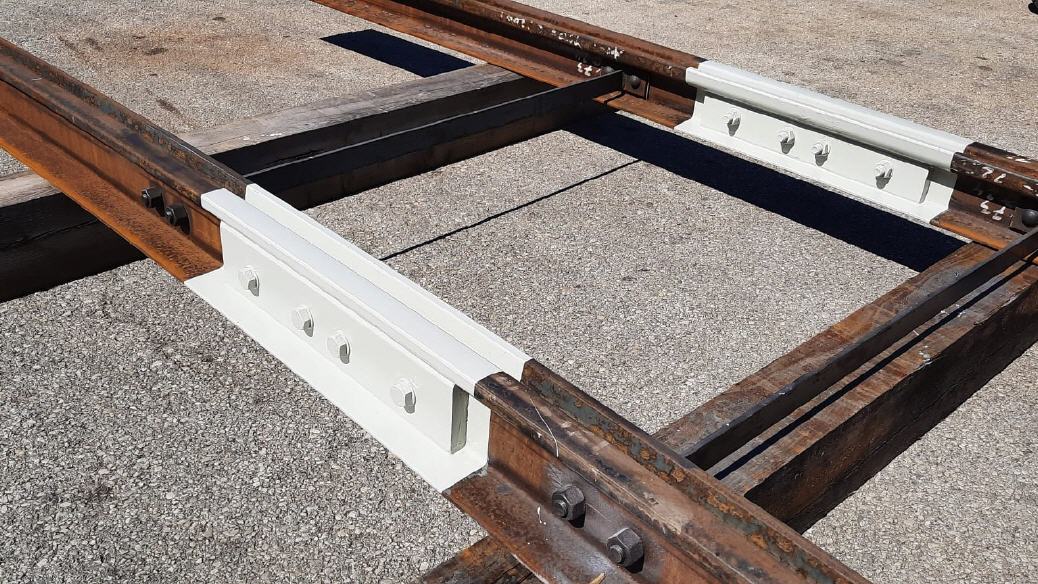

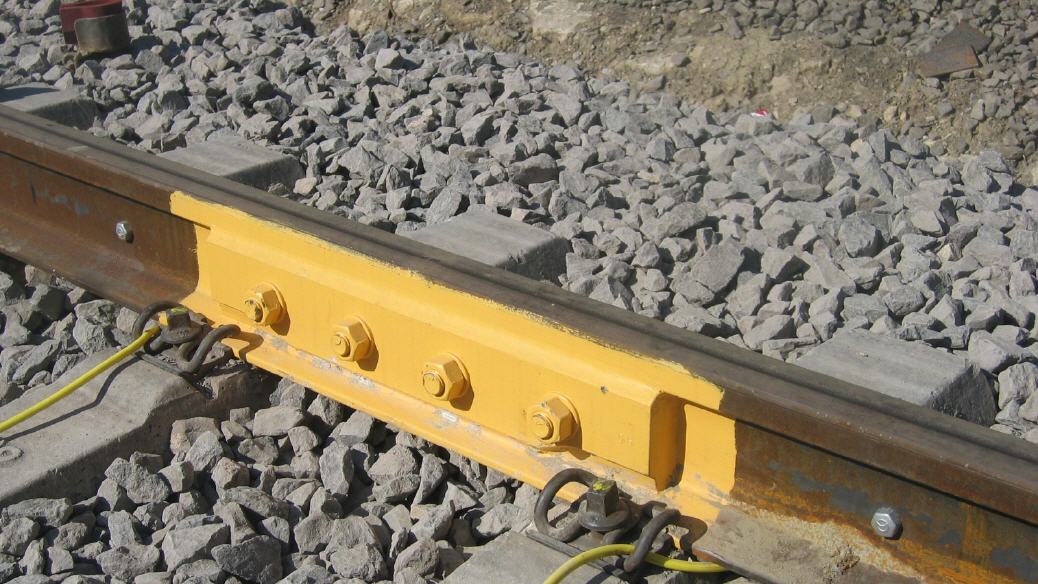

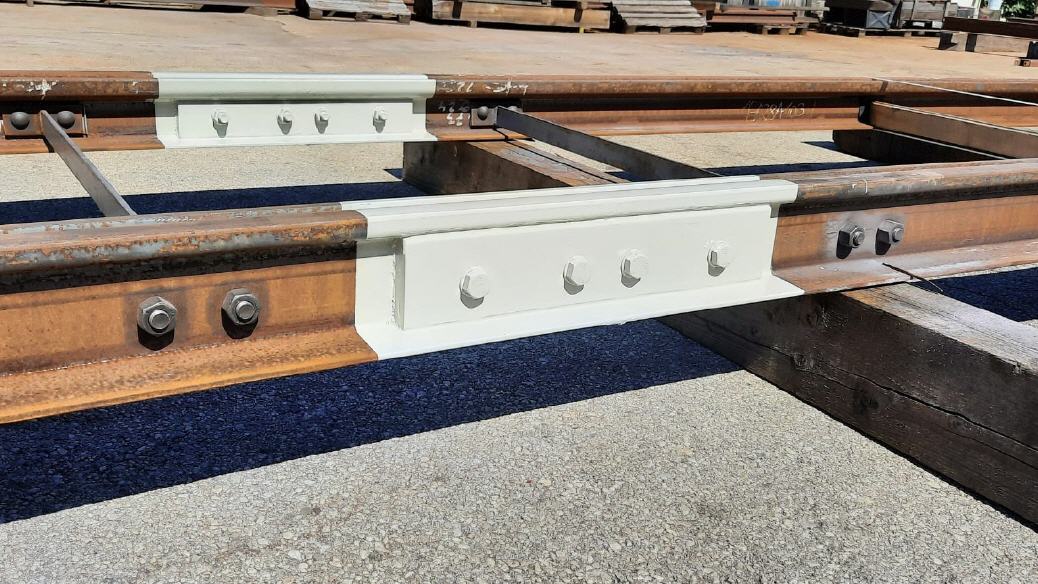

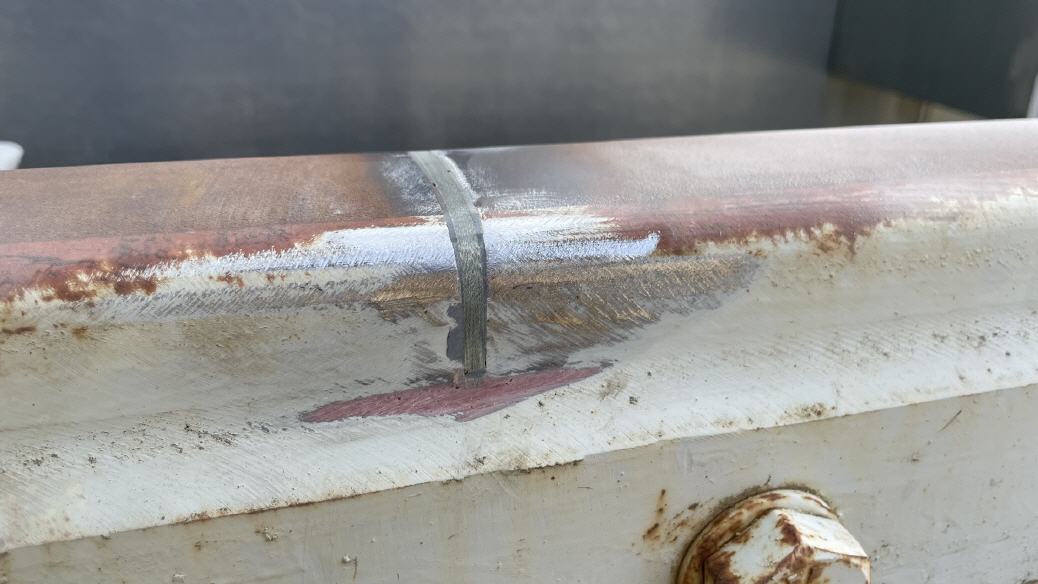

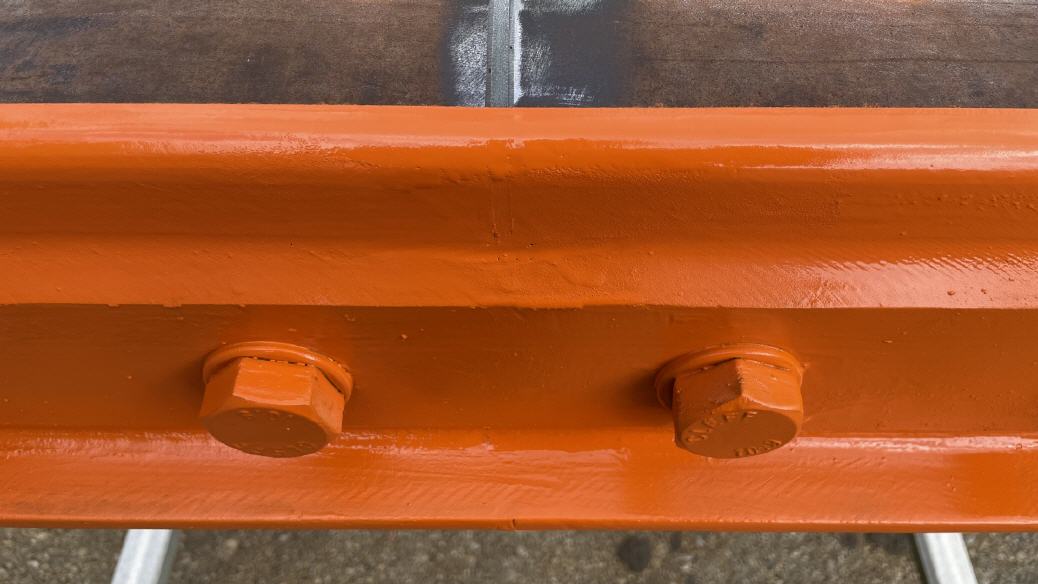

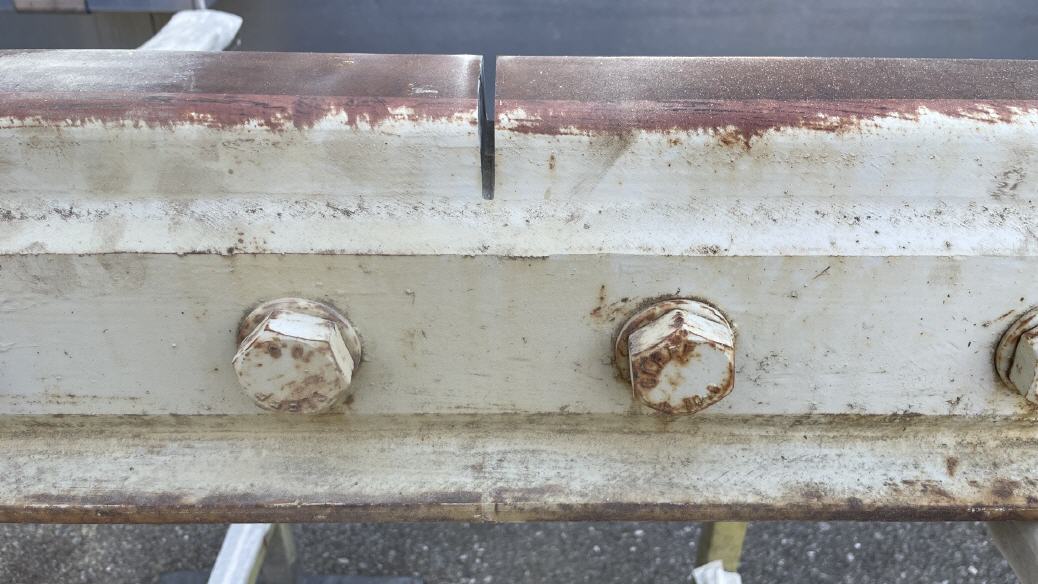

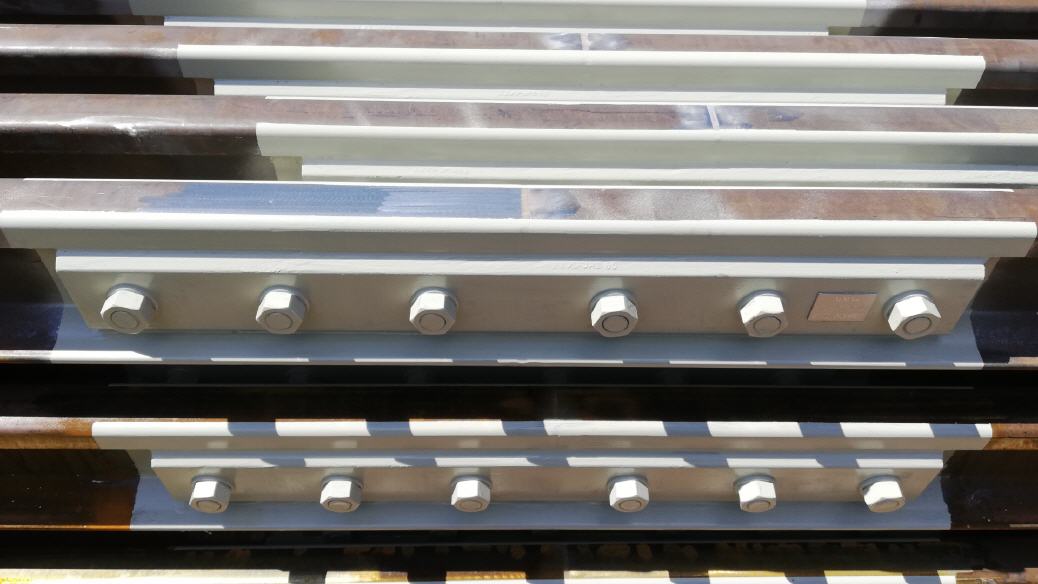

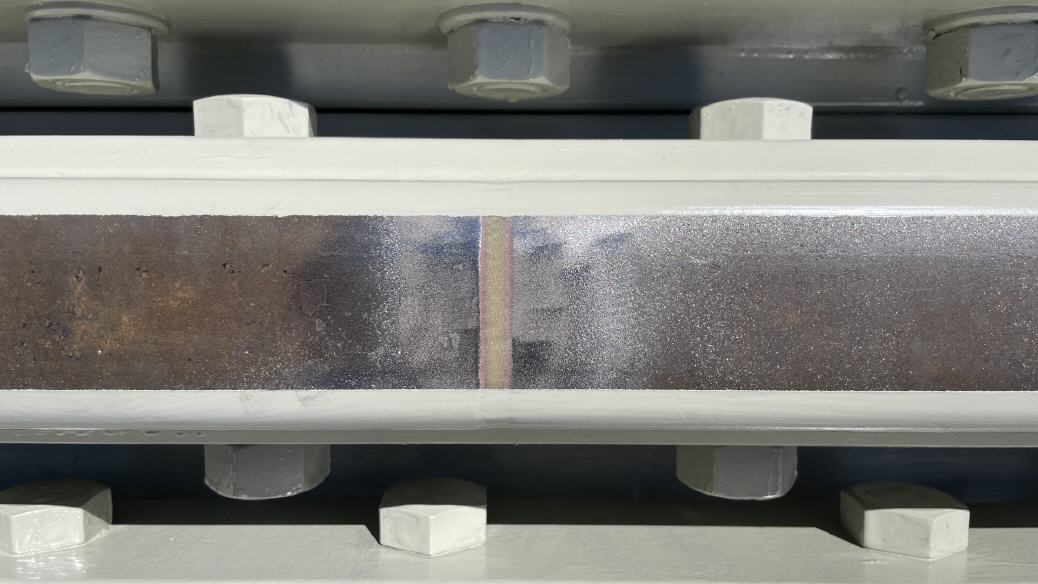

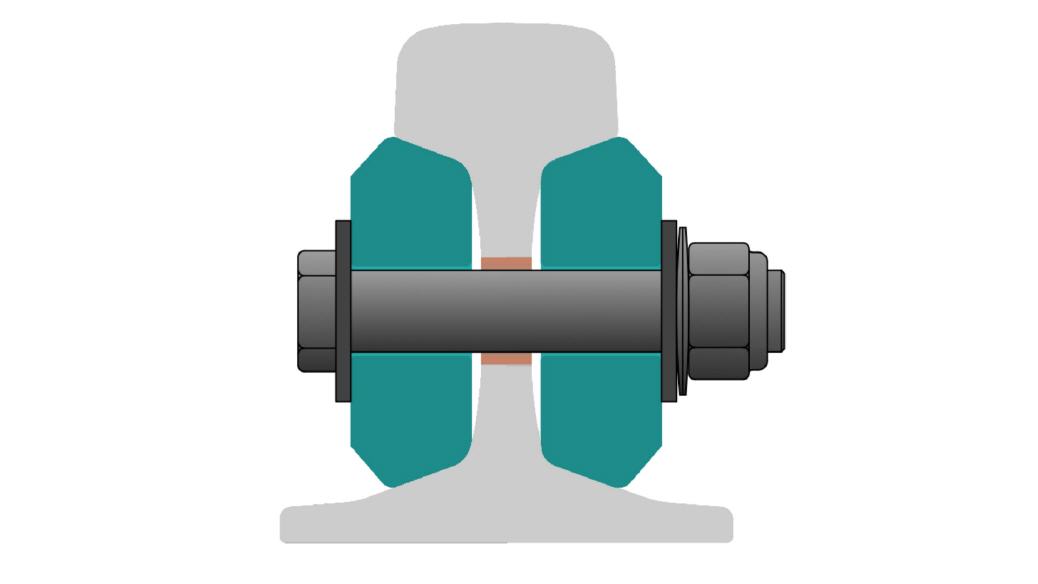

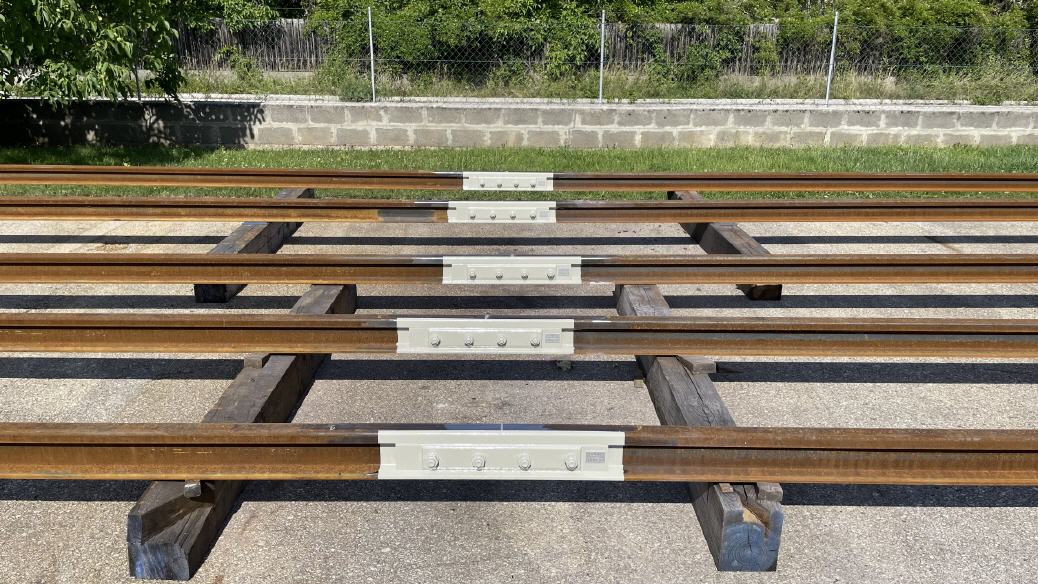

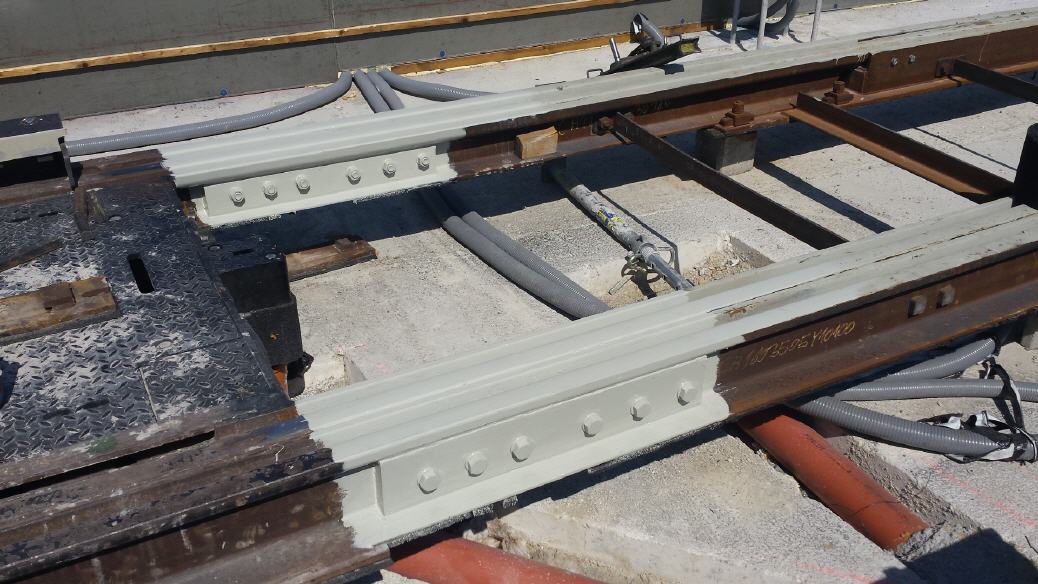

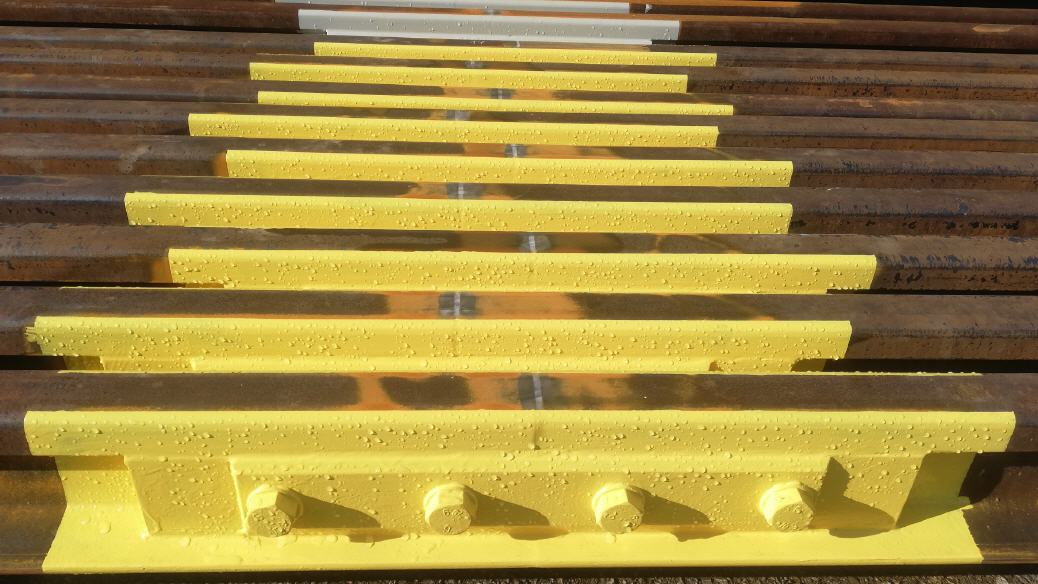

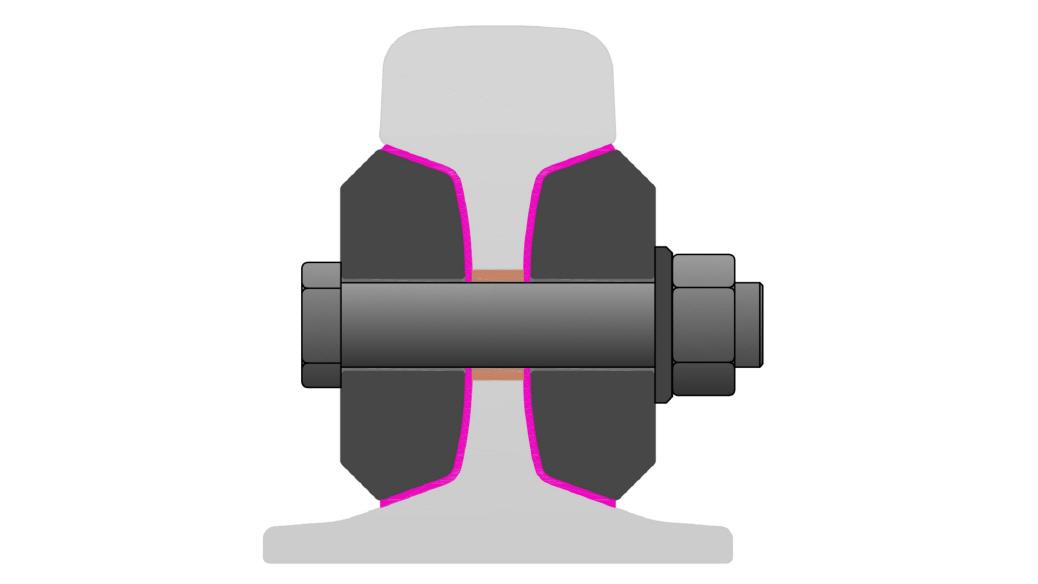

·                Isolierstoß ISW verschraubt und verklebt, gefertigt in der Werkstätte

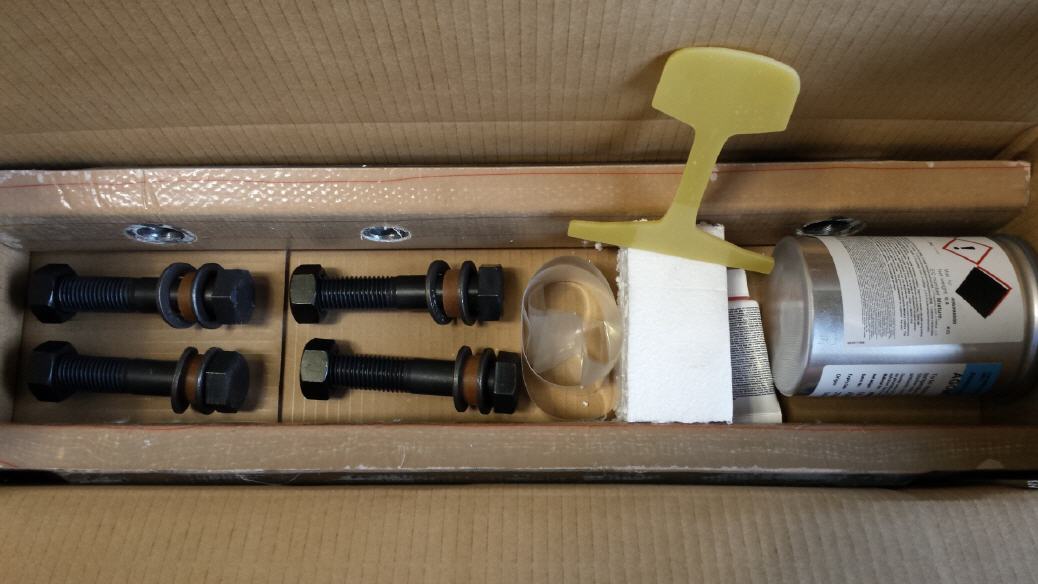

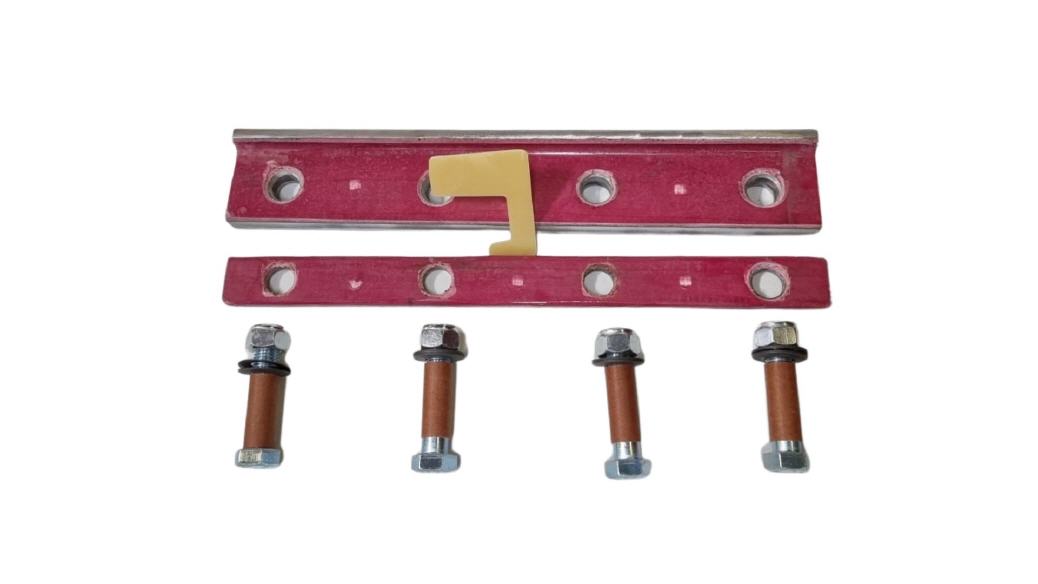

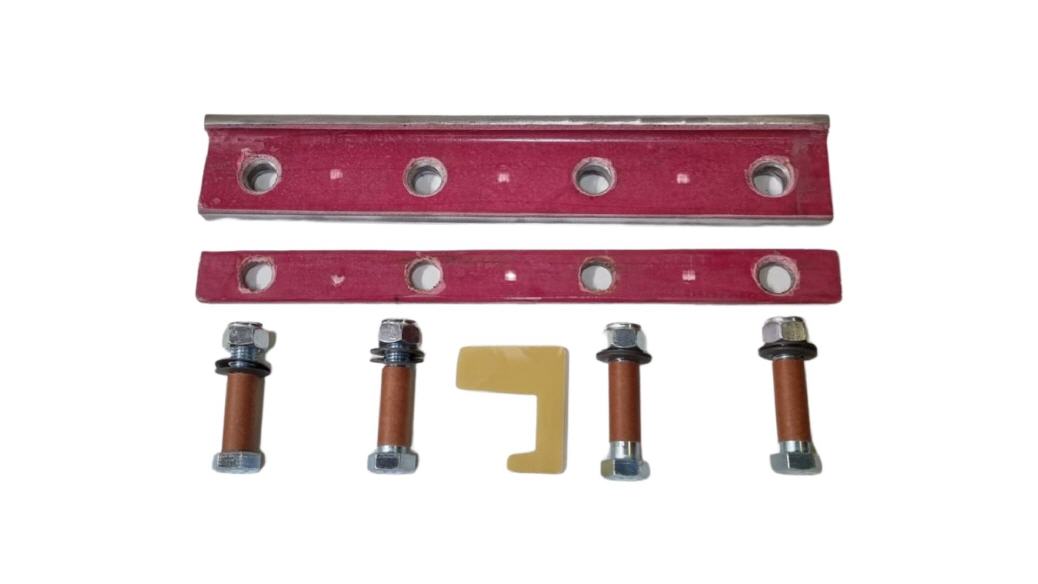

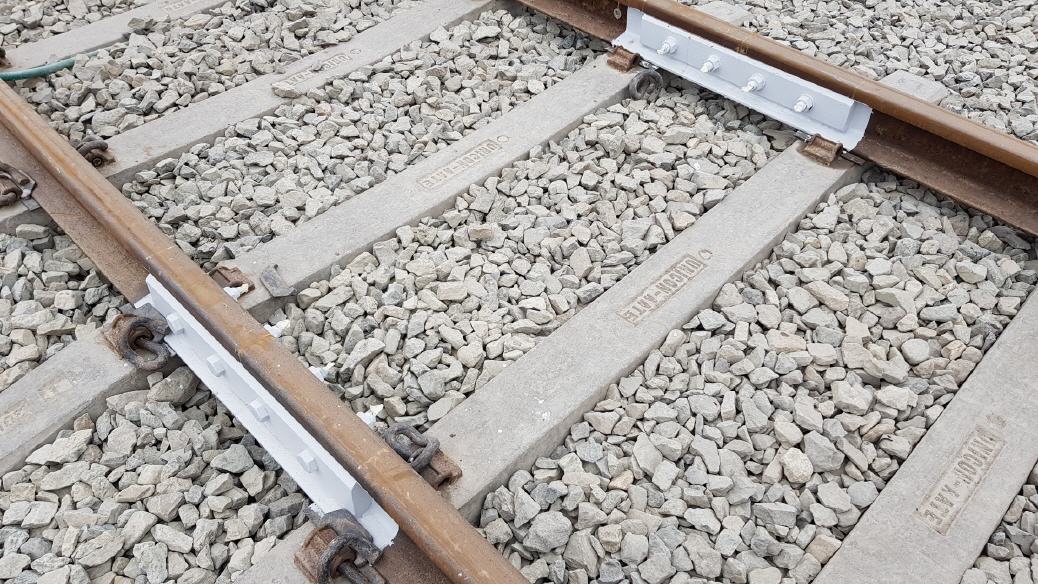

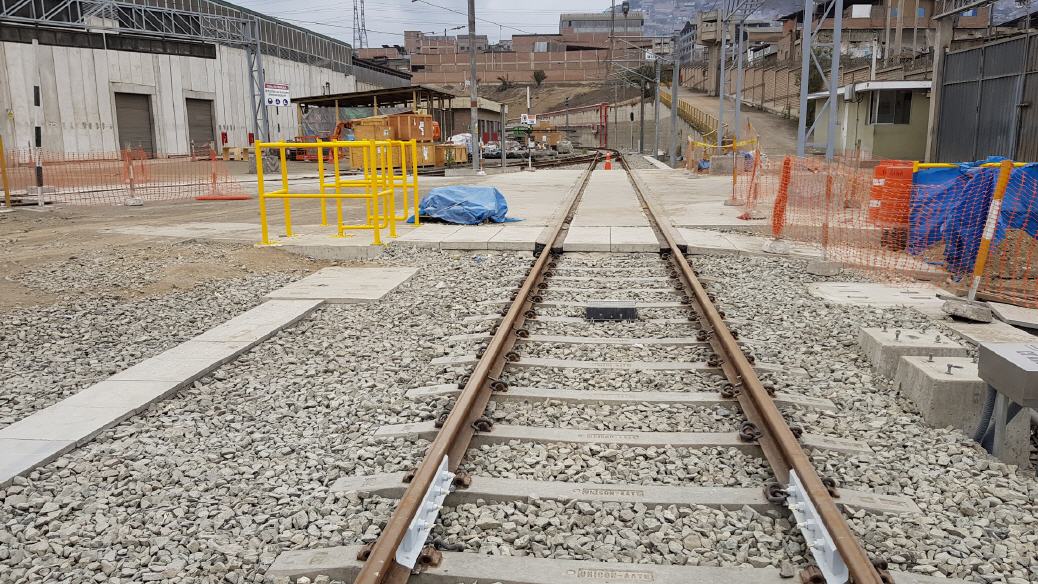

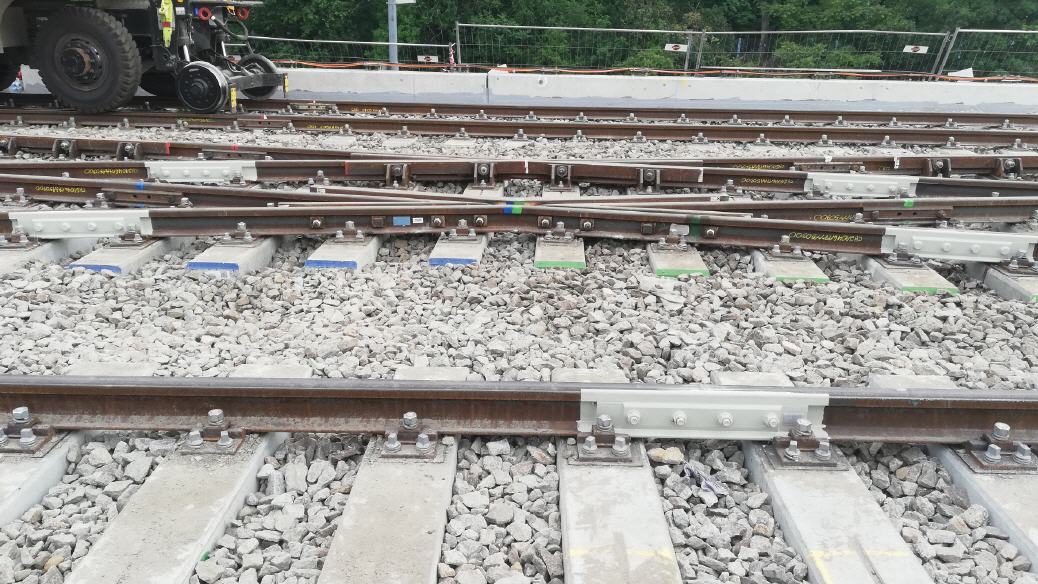

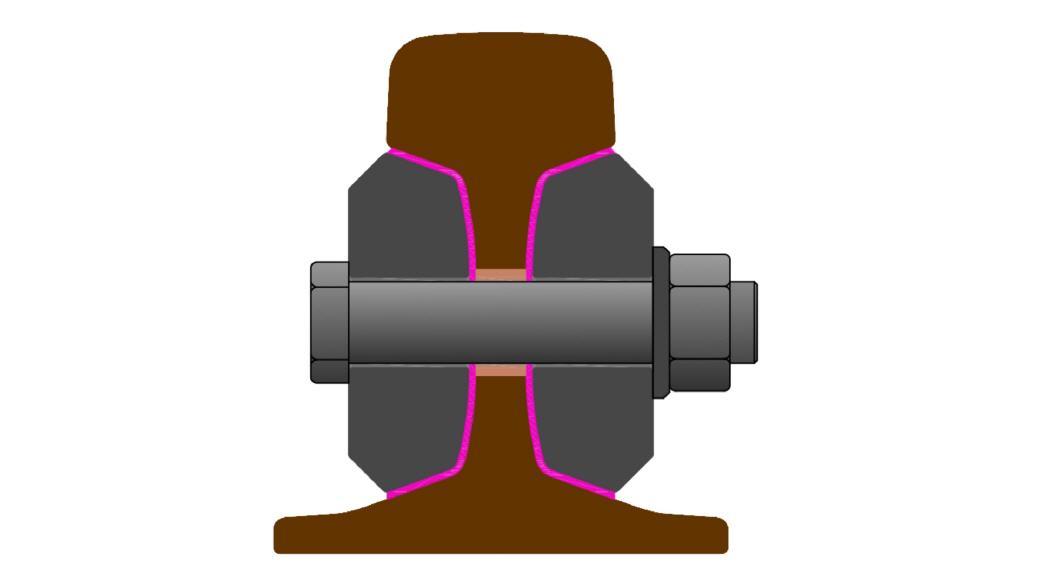

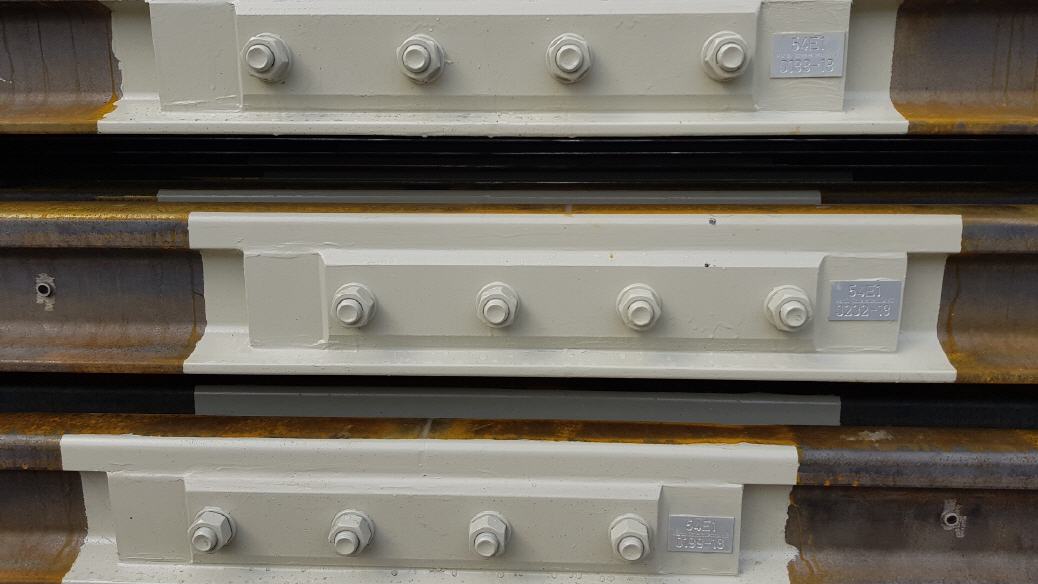

·                Isolierstoß ISB   als Bausatz zum Einbau im Gleis

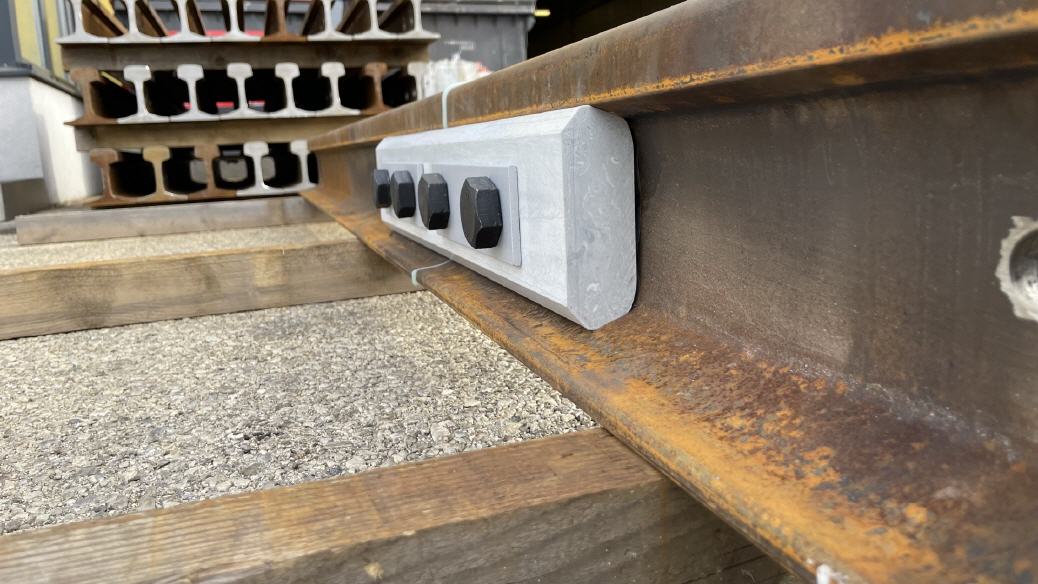

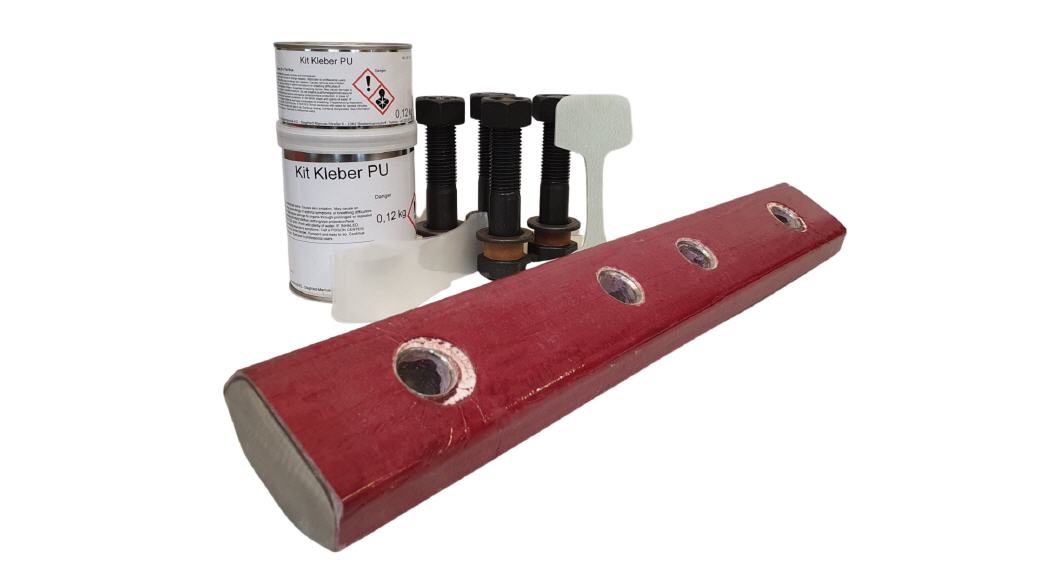

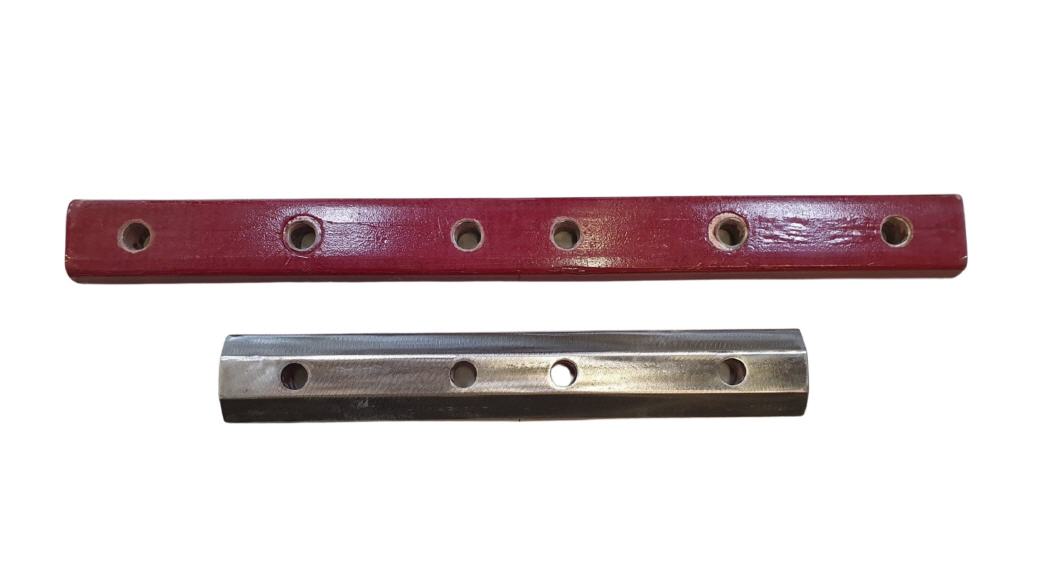

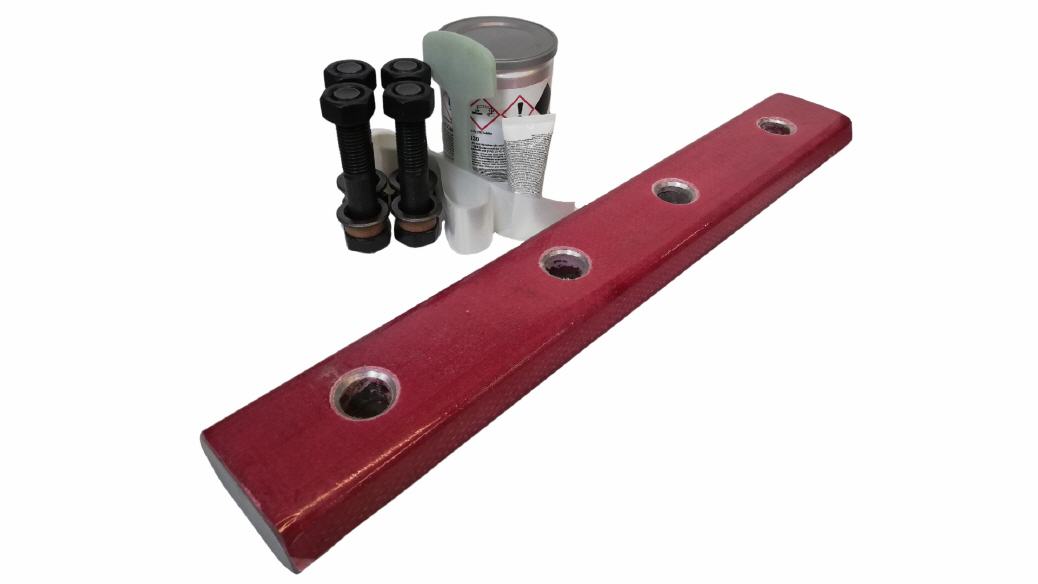

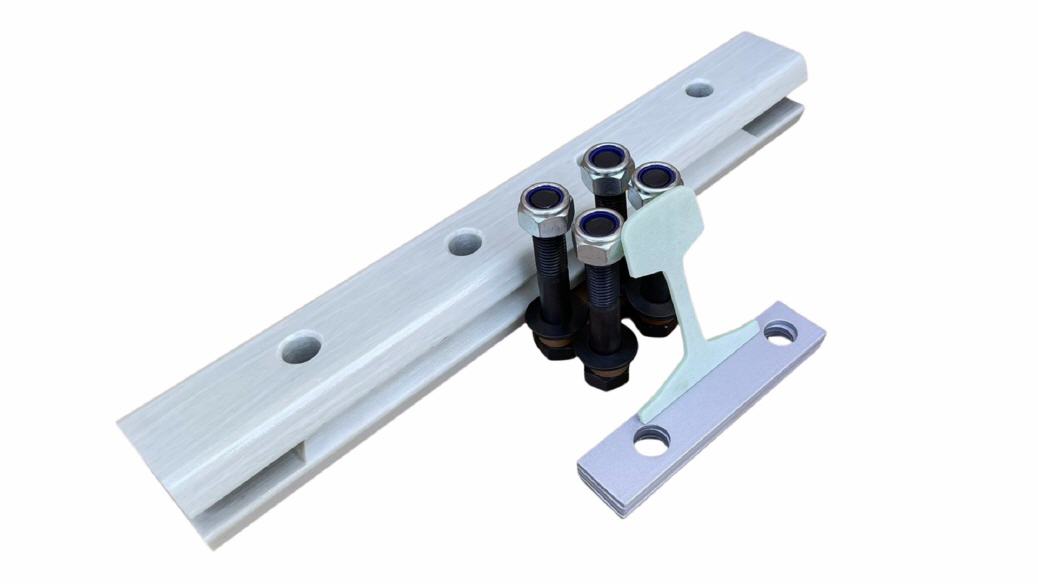

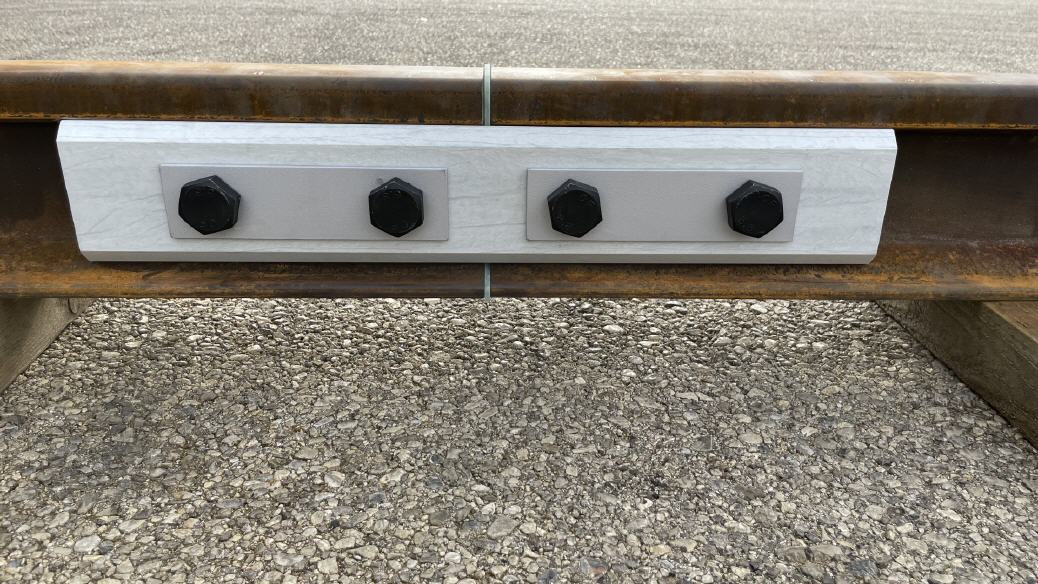

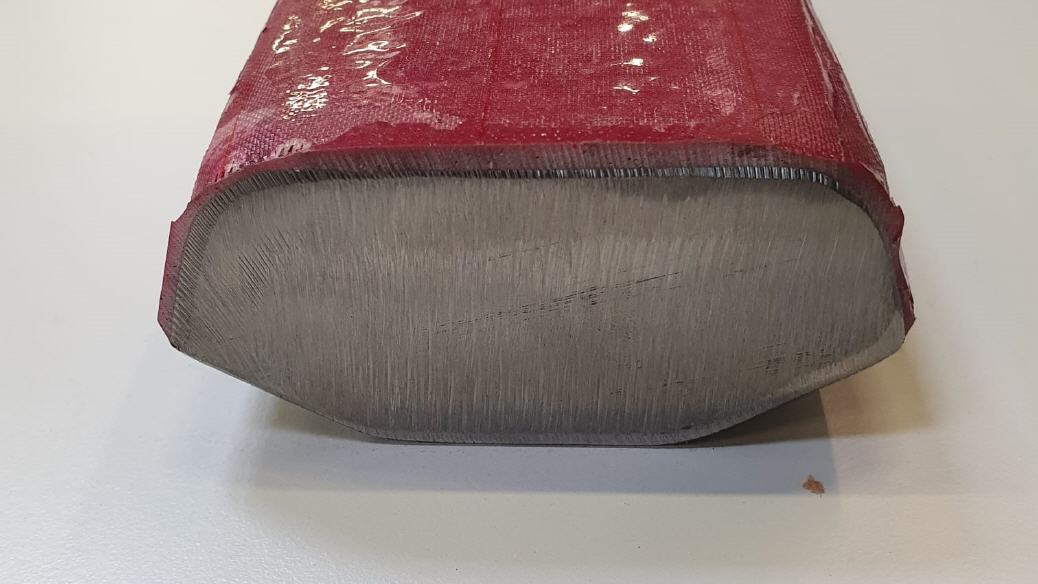

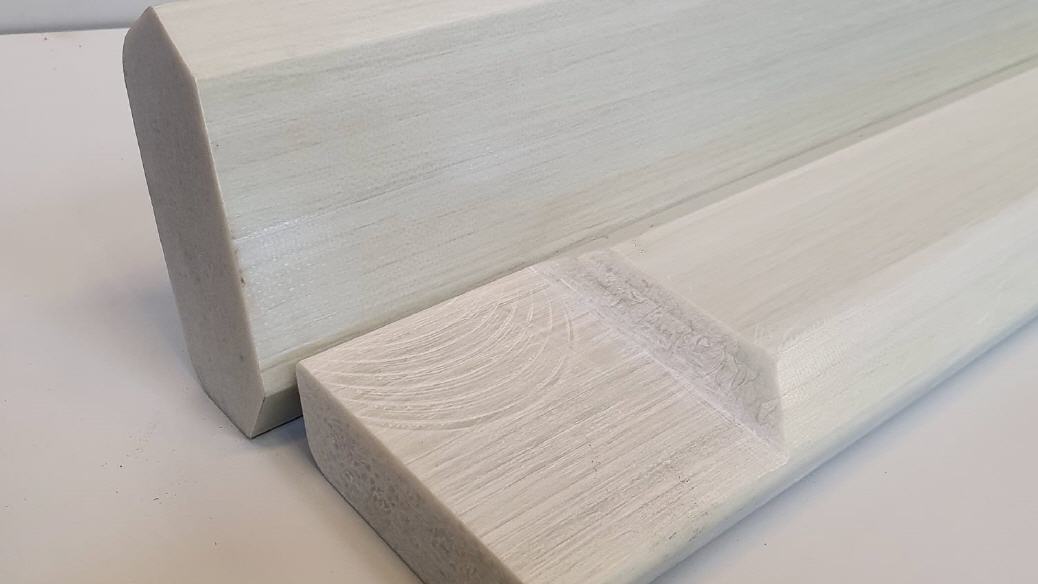

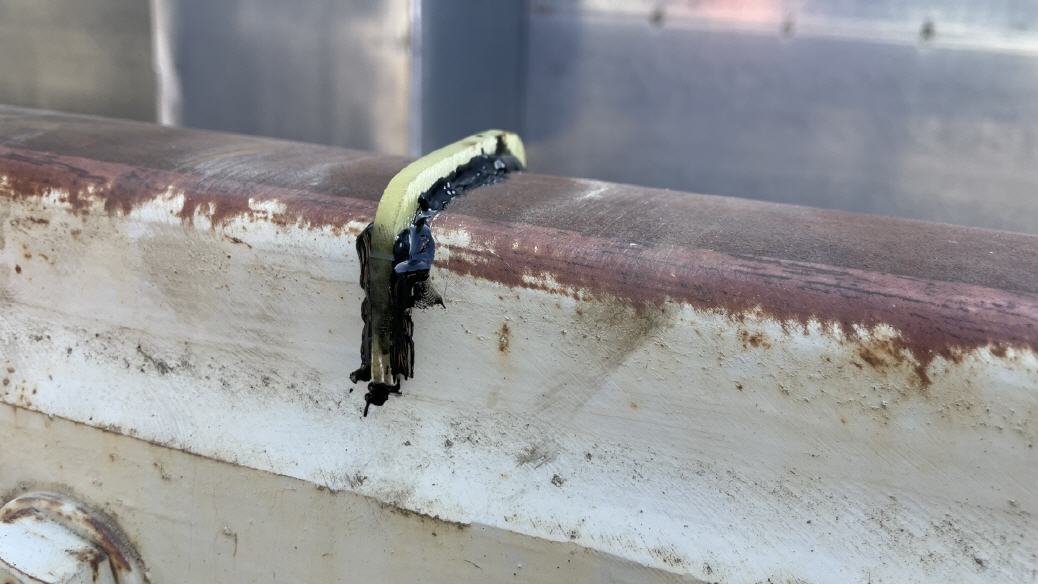

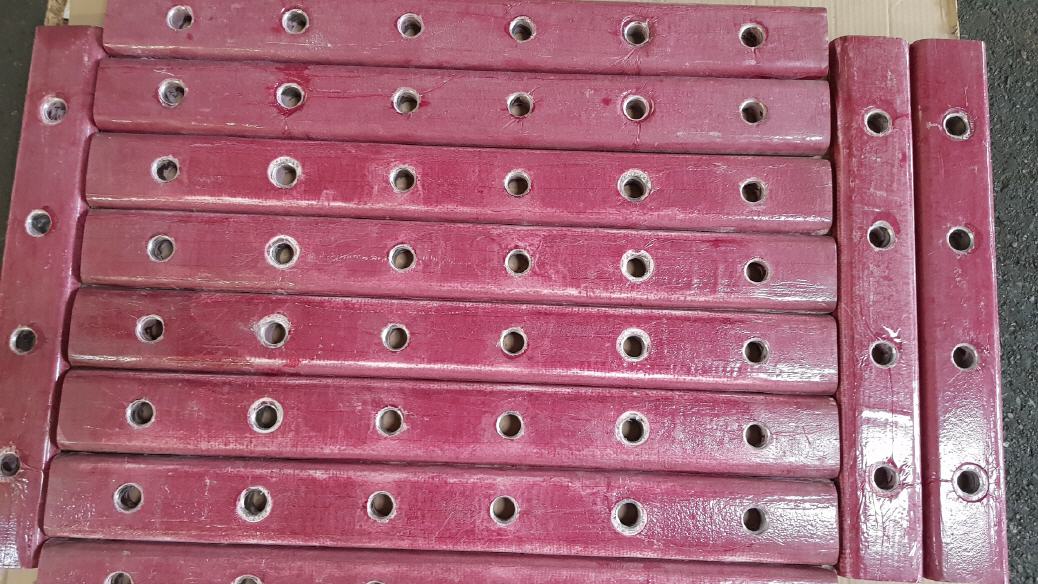

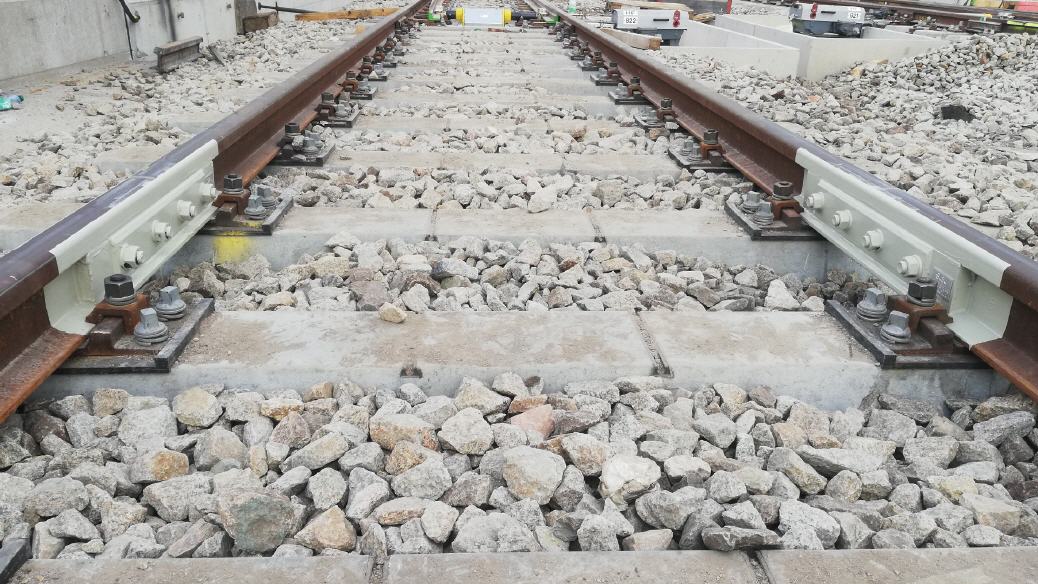

·                Isolierstoß ISK   mit GFK Laschen zum Verschrauben im Gleis



Unsere Isolierstöße erfüllen die an das lückenlos verschweißte Gleis gestellten Bedingungen und sind daher ein vollwertiger Bestandteil des Eisenbahnoberbaues.





Prüfbedingungen laut ÖBB Spezifikationen:



Zugversuch:  folgende Mindestzugkräfte müssen die Isolierstöße (ISW und ISB) ohne Versagen der Verklebung bestehen

                                                                        für ISW, ISB                            für ISK

Profil 49 E1                 min. 1500 kN                          min. 1000 kN

                                    Profil 60 E1                 min. 2000 kN                          min. 1200 kN



Dauerschwellversuch; die Prüfung erfolgt am Pulsator und die Isolierstöße müssen die Last-wechselzahl (mittige Einzellast) ohne Bruch der Lasche oder Schiene überstehen



                                    Oberlast                      Po        =      200 kN                120 kN

                                    Unterlast                      Pu        =        15 kN                   10 kN

                                    Auflagerabstand          l           =    1000 mm              1000 mm

                                    Frequenz                     f           =          8 Hz                       4 Hz

                                    Lastwechsel                LW       =          5 Mio                    3 Mio



Alle Schienenprofile sind ab einer Mindeststückzahl von 50 Stößen verfügbar, wobei die Profile 49 E1 und 60 E1 jederzeit auch ab 30 Stößen geliefert werden können.
